Ну собственно worklog издевательст над винтом.. Который был только в начале винтом.. а потом стало непонятно что...
Итак:
1. Изначально задумка была такая:
Достать небольшой ненужный винч(сделано)
Раскрасить его блин флуоресцентной краской и воткнуть УФ светодиод

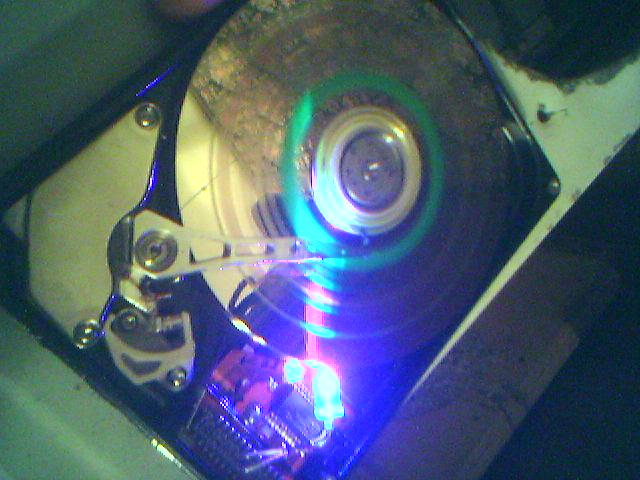

Это все конечно замечательно получилось:

Одно но: винч, несмотря на то что старый, если не мог считать служебную инфу с блинов, через несколько секунд выключался.. Было ужасно обЫдно..
После небольшого совещания с Asmodey'ем, на форуме моддинг.ру стало понятно, что заставить заработать его просто так, ну не то чтобы не реально, но очччень сложно.[там шаговый движок, к нему нужна отдельная управляющая схема] Было решено сделать маленький workaround.
К сожалению в процессе разборки не было сделано ни одного фото, но разбирался этот винч с большими матами. В итоге разобран, но паз, в который крепился стержень, на котором сидели блины, поскольку был сделан походу из алюминия, отломался.. тоже было обыдно:(..
В итоге, достал старый-старый сидюк, который лежал у друга и не читал даже идеальный диски.. Выдрал оттуда 2 моторчика(их там вообще 3, но один тоже шаговый... выкидываем:)
Напильником выпилил большой круг внизу, там где раньше крепились блины, прикрутил туда планку он лотка сидюка где то(30х30) выплавил там отверстие для моторчика. Идей как его его нормально прикрутить(моторчик) не пришло в голову, поэтому ещё один workaround [просьба гнилыми помидорами не кидатся]


От сидюка достал прокладку амортизирующую, надел на мотор, она толстая была, но круглая, обрезал, стала квадратная. непорядок. Включил моторчик. взял скальпель. полчаса ювелирной работы и.... о счастье, она стала круглой.
приделал, настроил. К сожалению блины пришлось прикреплять к оргстеклу.. но вроде ничего..

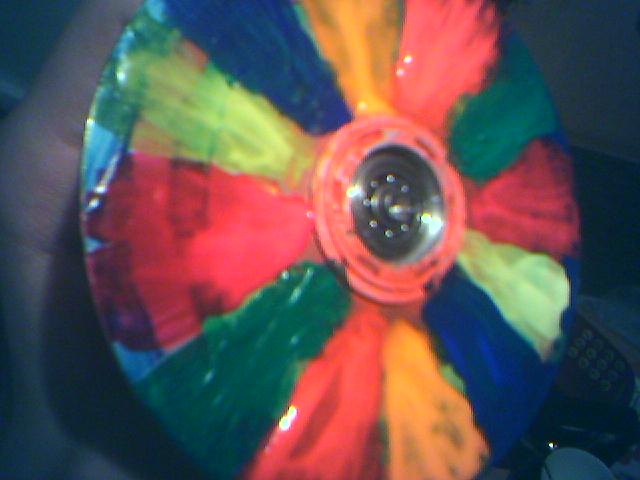

первый вариант покраски мне больше понравился..



правда художника во мне нет, и радиус кривизны рук держащей кисточку немного больше допустимого:)

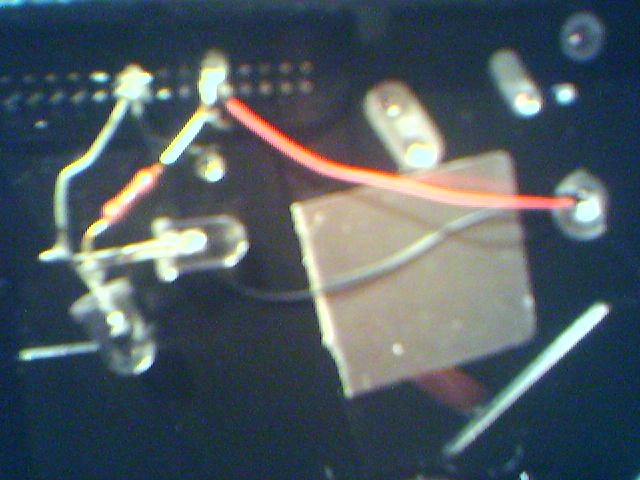

Далее припаял светодиоды и молекс-папу, от тоже же бедного винта, викинув оттуда 2 ноги на +12 и GND

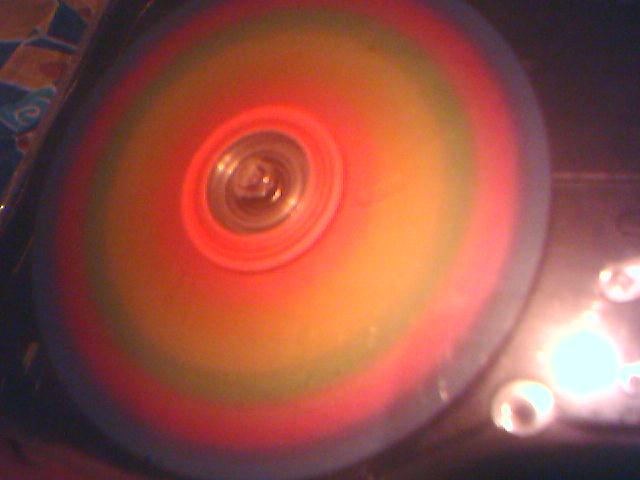

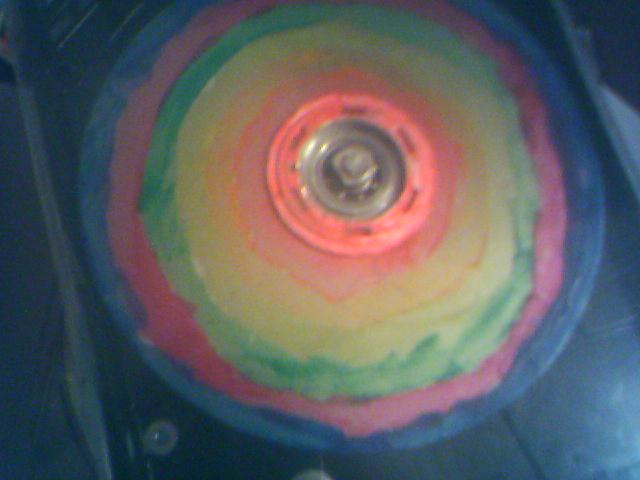

Потом решил перекрасить, в итоге получилось получше,
но на большой скорости эффект теряется, ищу теперь подходящее сопротивление чтобы крутился оборотов 40-50 в минуту.. тода будет очень красиво.. я так думаю...

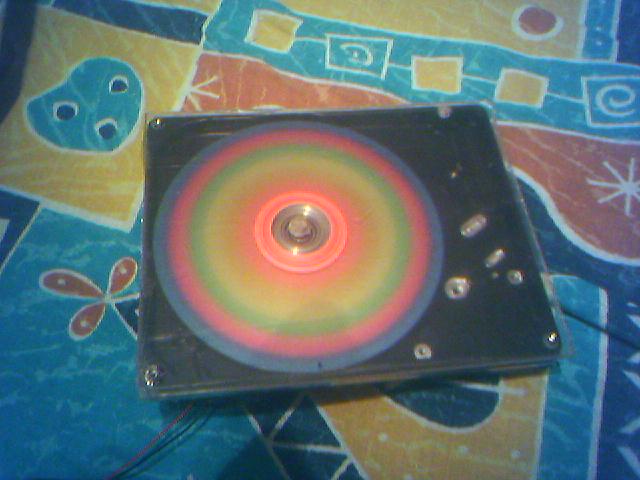

Наклеил на оргстекло бумагу, покрашенную флуоресцентными маркерами, собрал все, и вот что получилось:

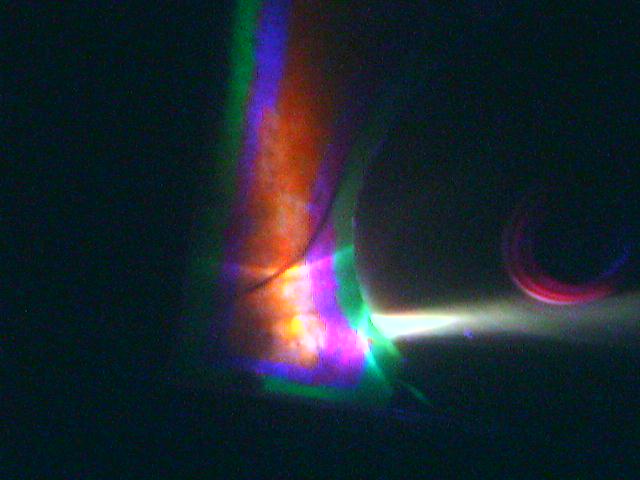

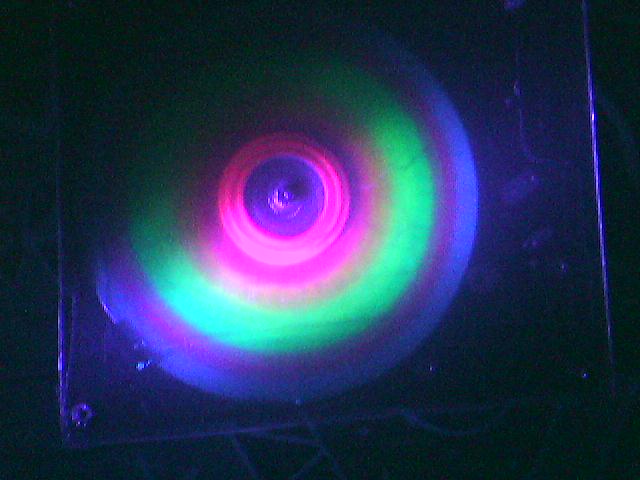

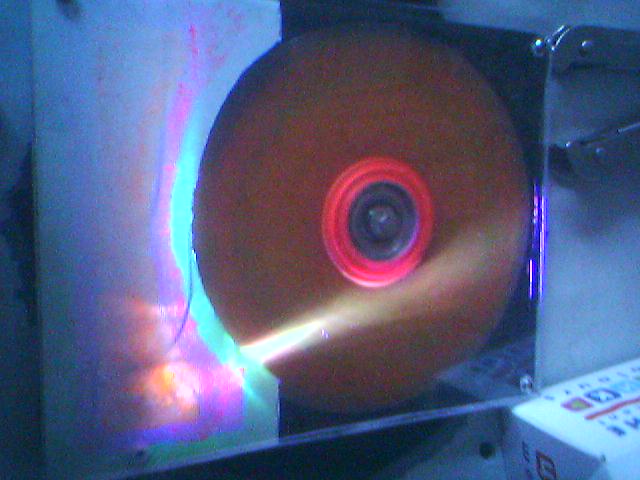

Конечно мобильная камера не дает такого эффекта, но выглядит классно. Честно. ещё бы помедленне крутился, а то там, из-за быстрой смены цветов создается впечатление что свет белый. но на самом деле он УФ!:)
Оборудование:
- Винт старый 1Гб Seagate ST51080[2л кокаколы]
- CDROM старый 8х Mitsumi[бесплатно]
- 2 уф диода и резистор на 100 ом[Юнона. 2х10р=20+1х0,5р=20,5руб]
- Паяльник, плоскогубцы, гвоздь, отвертка T5(или T6)
- Oргстекло
- 4 резинки для денег
- неделя времени
Огромное спасибо Asmodey'ю за помощь и мысли!:)
(c) Alexander Firsov [aka NotVirg]
